Καινοτομία, Έρευνα & Τεχνολογία, τ. 06 - page 11

ΝΈΕΣ ΤΕΧΝΟΛΟΓΊΕΣ
Ο
νετρόνιο
πυρήνας
διεγερμένο ς
πυρήνας
•Υ
σταθεροποιημένο ς
πυρήνας
ακτίνα γ

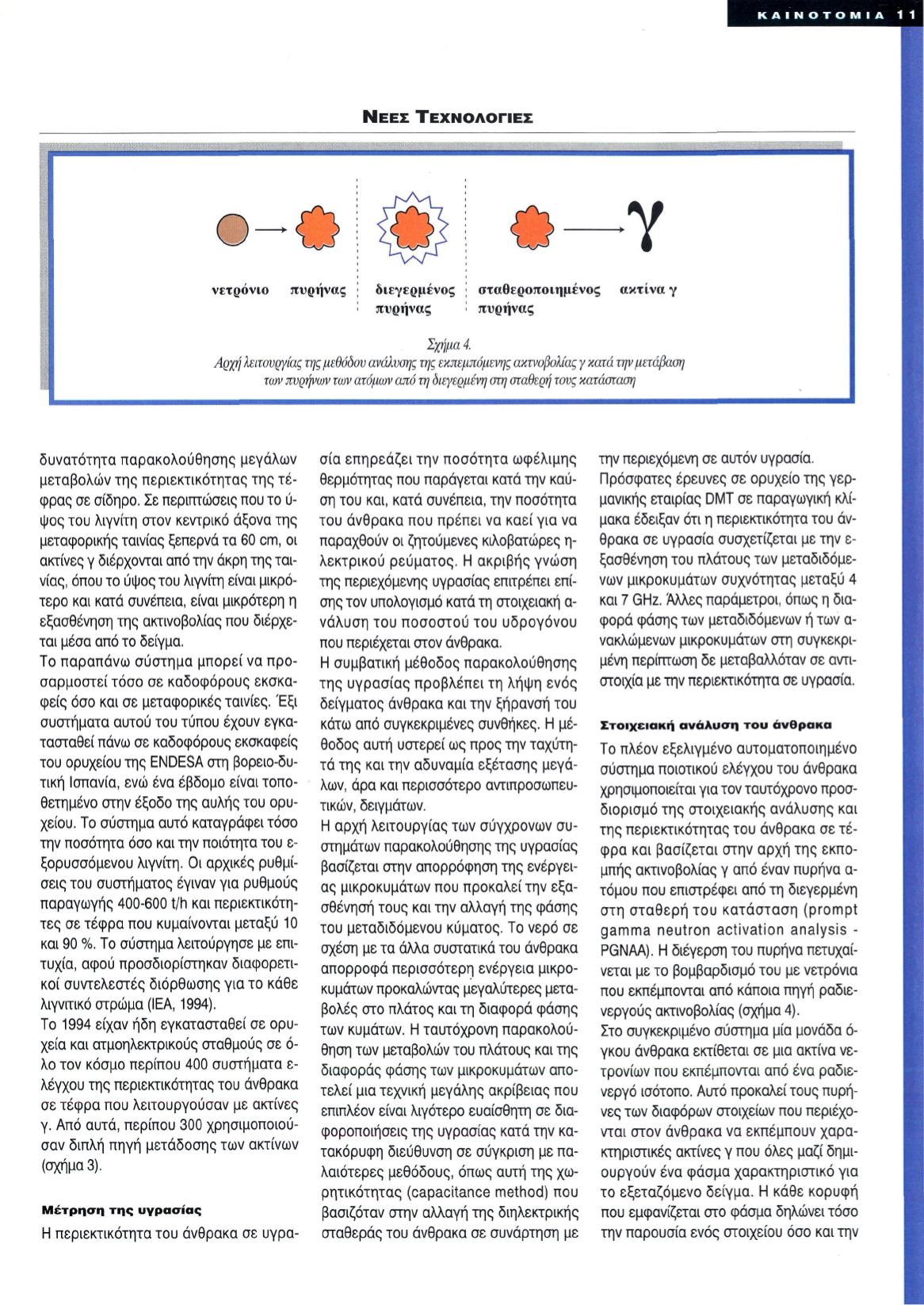

Σχήμα4.
Αρχή λειτουργίαςτηςμεθόδουανάλυσηςτηςεκπεμπόμενηςακτνοβολίαςγ κατάτηνμετάβαση
zw πυρήνωντωνατόμωναπό τηδιεγερμένηστησταθερήτους κατάσταση
δυνατότητα παρακολούθησης μεγάλων
μεταβολών της περιεκτικότητας της τέ­
φρας σε σίδηρο. Σε περιπτώσεις που το ύ-
ψος του λιγνίτη στον κεντρικό άξονα της
μεταφορικής ταινίας ξεπερνά τα 60 cm, οι
ακτίνες γ διέρχονται από την άκρη της ται­
νίας, όπου το ύψος του λιγνίτη είναι μικρό­
τερο και κατά συνέπεια, είναι μικρότερη η
εξασθένηση της ακτινοβολίας που διέρχε­
ται μέσα από το δείγμα.
Το παραπάνω σύστημα μπορεί να προ­
σαρμοστεί τόσο σε καδοφόρους εκσκα­
φείς όσο και σε μεταφορικές ταινίες. Έξι
συστήματα αυτού του τύπου έχουν εγκα­
τασταθεί πάνω σε καδοφόρους εκσκαφείς
του ορυχείου της ENDESA στη βορειο-δυ-
τική Ισπανία, ενώ ένα έβδομο είναι τοπο­
θετημένο στην έξοδο της αυλής του ορυ­
χείου. Το σύστημα αυτό καταγράφει τόσο
την ποσότητα όσο και την ποιότητα του ε-
ξορυσσόμενου λιγνίτη. Οι αρχικές ρυθμί­
σεις του συστήματος έγιναν για ρυθμούς
παραγωγής 400-60 0 t/h και περιεκτικότη­
τες σε τέφρα που κυμαίνονται μεταξύ 10
και 90 %. Το σύστημα λειτούργησε με επι­
τυχία, αφού προσδιορίστηκαν διαφορετι­
κοί συντελεστέ ς διόρθωσης για το κάθε
λιγνιτικό στρώμα (ΙΕΑ, 1994).
Το 1994 είχαν ήδη εγκατασταθεί σε ορυ­
χεία και ατμοηλεκτρικούς σταθμούς σε ό­
λο τον κόσμο περίπου 400 συστήματα ε­
λέγχου της περιεκτικότητας του άνθρακα
σε τέφρα που λειτουργούσαν με ακτίνες
γ. Από αυτά, περίπου 300 χρησιμοποιού­
σαν διπλή πηγή μετάδοσης των ακτινών
(σχήμα 3).
Μέτρηση της υγρασίας
Η περιεκτικότητα του άνθρακα σε υγρα­
σία επηρεάζει την ποσότητα ωφέλιμης
θερμότητας που παράγεται κατά την καύ­
ση του και, κατά συνέπεια, την ποσότητα
του άνθρακα που πρέπει να καεί για να
παραχθούν οι ζητούμενες κιλοβατώρες η­
λεκτρικού ρεύματος. Η ακριβής γνώση
της περιεχόμενης υγρασίας επιτρέπει επί­
σης τον υπολογισμό κατά τη στοιχειακή α­
νάλυση του ποσοστού του υδρογόνου
που περιέχεται στον άνθρακα.
Ησυμβατική μέθοδος παρακολούθησης
της υγρασίας προβλέπει τη λήψη ενός
δείγματος άνθρακα και την ξήρανση του
κάτω από συγκεκριμένες συνθήκες. Η μέ­
θοδος αυτή υστερεί ως προς την ταχύτη­
τα της και την αδυναμία εξέτασης μεγά­
λων, άρα και περισσότερο αντιπροσωπευ­
τικών, δειγμάτων.
Ηαρχή λειτουργίας των σύγχρονων συ­
στημάτων παρακολούθησης της υγρασίας
βασίζεται στην απορρόφηση της ενέργει­
ας μικροκυμάτων που προκαλεί την εξα­
σθένηση τους και την αλλαγή της φάσης
του μεταδιδόμενου κύματος. Το νερό σε
σχέση με τα άλλα συστατικά του άνθρακα
απορροφά περισσότερη ενέργεια μικρο­
κυμάτων προκαλώντας μεγαλύτερες μετα­
βολές στο πλάτος και τη διαφορά φάσης
των κυμάτων. Η ταυτόχρονη παρακολού­
θηση των μεταβολών του πλάτους και της
διαφοράς φάσης των μικροκυμάτων απο­
τελεί μια τεχνική μεγάλης ακρίβειας που
επιπλέον είναι λιγότερο ευαίσθητη σε δια­
φοροποιήσεις της υγρασίας κατά την κα­
τακόρυφη διεύθυνση σε σύγκριση με πα­
λαιότερες μεθόδους, όπως αυτή της χω­
ρητικότητας (capacitance method) που
βασιζόταν στην αλλαγή της διηλεκτρικής
σταθεράς του άνθρακα σε συνάρτηση με
την περιεχόμενη σε αυτόν υγρασία.
Πρόσφατες έρευνες σε ορυχείο της γερ­
μανικής εταιρίας DMT σε παραγωγική κλί­
μακα έδειξαν ότι η περιεκτικότητα του άν­
θρακα σε υγρασία συσχετίζεται με την ε­
ξασθένηση του πλάτους των μεταδιδόμε­
νων μικροκυμάτων συχνότητας μεταξύ 4
και 7 GHz. Άλλε ς παράμετροι, όπως η δια­
φορά φάσης των μεταδιδόμενων ή των α­
νακλώμενων μικροκυμάτων στη συγκεκρι­
μένη περίπτωση δε μεταβαλλόταν σε αντι­
στοιχία με την περιεκτικότητα σε υγρασία.
Στοιχειακή ανάλυσητου άνθρακα
Το πλέον εξελιγμέν ο αυτοματοποιημένο
σύστημα ποιοτικού ελέγχου του άνθρακα
χρησιμοποιείται για τον ταυτόχρονο προσ­
διορισμό της στοιχειακής ανάλυσης και
της περιεκτικότητας του άνθρακα σε τέ­
φρα και βασίζεται στην αρχή της εκπο­
μπής ακτινοβολίας γ από έναν πυρήνα α­
τόμου που επιστρέφει από τη διεγερμένη
στη σταθερή του κατάσταση (prompt
gamma neutron activation analysi s -
PGNAA). Η διέγερση του πυρήνα πετυχαί­
νεται με το βομβαρδισμό του με νετρόνια
που εκπέμπονται από κάποια πηγή ραδιε­
νεργούς ακτινοβολίας (σχήμα 4).
Στο συγκεκριμένο σύστημα μία μονάδα ό­
γκου άνθρακα εκτίθεται σε μια ακτίνα νε­
τρονίων που εκπέμπονται από ένα ραδιε­
νεργό ισότοπο. Αυτό προκαλεί τους πυρή­
νες των διαφόρων στοιχείων που περιέχο­
νται στον άνθρακα να εκπέμπουν χαρα­
κτηριστικές ακτίνες γ που όλες μαζί δημι­
ουργούν ένα φάσμα χαρακτηριστικό για
το εξεταζόμενο δείγμα. Η κάθε κορυφή
που εμφανίζεται στο φάσμα δηλώνει τόσο
την παρουσία ενός στοιχείου όσο και την
